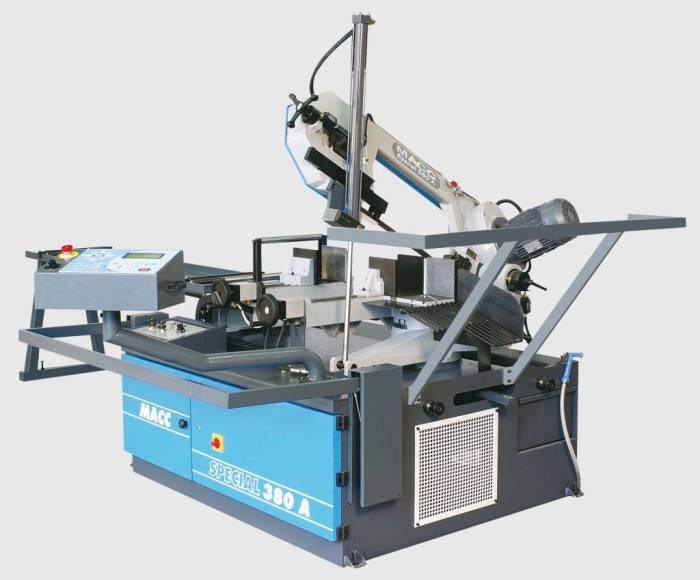

Scie a ruban SPECIAL 380 ACN MACC France

MACC France - Scie a ruban SPECIAL 380 ACN

Fonctionnement entièrement hydraulique (centrale ATOS)

Cycle entièrement automatique avec introduction initiale de la barre :
- Mise à longueur du chariot avance barre
- Avance de la pièce à couper
- Fermeture du mors fixe
- Remise à longueur du chariot en temps masqué puis fermeture de la pince
- Mise rotation du ruban et descente de l’archer
- Retour de l’archer en position haute
- Ouverture du mors
- Répétition du cycle

Durant ce cycle, la barre à couper est en permanence serrée, soit par le mors fixe, soit par le chariot avance barre, permettant ainsi la coupe en nappe ou en paquet, et ce sans perte de tolérance.
Le chariot d’avance étant auto-centrant limitant les risques de marquage ou tout blocage dû à une barre légèrement tordue
Fin de course situé à l’intérieur de la pince d’avance permettant de détecter la fin de la barre.

Avance barre hydraulique de course 600 mm gérée par CNC permettant la programmation
de plusieurs longueurs dans une même barre

La CNC comportant 20 pas de programmes, chaque pas correspondant à 1 longueur avec
n pièces par longueur. Elle permet de gérer :
- La programmation des longueurs et des quantités de coupe
- Un diagnostique en cas d’arrêt machine
- L’utilisation en cycle manuel ou automatique
- Un accès sécurisé aux paramètres machines (temporisations, résolution encodeur, …)

Tête de sciage à mouvement pendulaire, guidage par 2 roulements SKF 32012 XA
Archer en fonte, largement dimensionné, permettant la coupe occasionnelle de barres
pleines jusqu’au diamètre 220 mm
Réducteur composé d’un ensemble de pignons rectifiés, en acier traité

Vérin de descente positionné en tête d’archer permettant de restituer toute la puissance
hydraulique durant la coupe et évitant tout risque de vibration.
Régulateur hydraulique de vitesse de descente.
Régulateur hydraulique de pression de coupe avec visualisation sur manomètre
Guidage de la lame par roulements SKF et plaquettes carbure
Mors de serrage hydraulique avec approche manuelle pour le réglage initial. La vis sans fin du mors
étant conçue pour permettre une approche rapide
Régulateur hydraulique de pression des mors avec visualisation sur manomètre
Moteur à 2 vitesses 40 / 80 mt/min (variateur en option)

Armoire électrique normalisée
Composants de marque SASSIN (TELEMECANIQUE)
Lubrification automatique par émulsion (mélange eau-huile)
Pistolet de lavage en dotation pour le nettoyage aisé de la zone de coupe
Rotation manuelle de l’archer jusqu’à 60 degrés, lecture sur index gradué
Brosse de nettoyage de la lame
Table d’entrée en dotation type charges lourdes Lg 1800 mm
Rouleau vertical à réglage mécanique pour la coupe en nappes
Butée de longueur Lg 600 mm pour les coupes unitaires
Tolérances positionnement + ou – 0,1 mm
Tolérances perpendicularité 1/10 ème pour 80 mm (selon qualité ruban)
Chute fin de barre 250 mm (en option, possibilité de mors spéciaux afin de réduire)


Tension :

Tension triphasée (380V/50Hz).

Accessoires en option :

Option variateur de vitesse de 20 t/mn à 90 t/mn.
Option pressoir vertical hydraulique.
Option chargeur de barres type plan incliné longueur 6000mm - Largeur de chargement 1350mm - Capacité 500kg

Sécurité :

Notre matériel est conforme aux directives "machines" : 98/37CEE, 89/336/CEE ainsi que la directive concernant la compatibilité électromagnétique 73/23/CEE et la directive sur la basse tension modifiée par 93/68/CEE.
